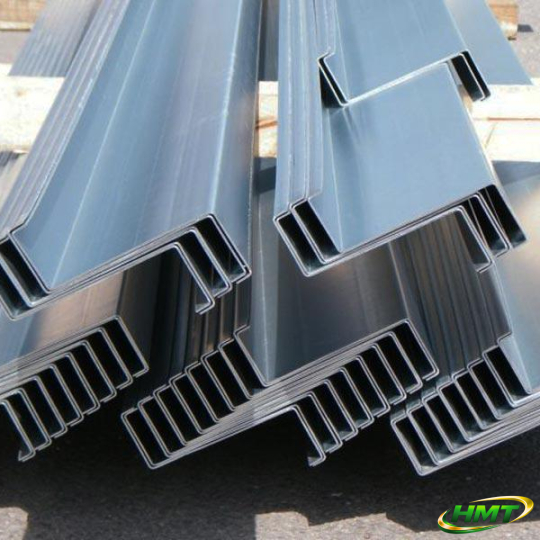

THÉP HÌNH CHỮ Z
Thép hình chữ Z, hay còn gọi là xà gồ chữ Z, là loại thép có mặt cắt hình chữ Z được sử dụng rộng rãi trong xây dựng để làm kết cấu đỡ mái, tường cho các công trình như nhà xưởng, nhà tiền chế. Thiết kế hình chữ Z giúp sản phẩm có khả năng chịu lực tốt, dễ dàng nối chồng để tạo dầm liên tục, tăng cường độ vững chắc cho công trình. Thép Z có thể được làm từ thép đen hoặc mạ kẽm để tăng khả năng chống ăn mòn.
Thép hình chữ Z, hay còn gọi là xà gồ chữ Z, là loại thép có mặt cắt hình chữ Z được sử dụng rộng rãi trong xây dựng để làm kết cấu đỡ mái, tường cho các công trình như nhà xưởng, nhà tiền chế. Thiết kế hình chữ Z giúp sản phẩm có khả năng chịu lực tốt, dễ dàng nối chồng để tạo dầm liên tục, tăng cường độ vững chắc cho công trình. Thép Z có thể được làm từ thép đen hoặc mạ kẽm để tăng khả năng chống ăn mòn.
1.Đặc điểm chính:
Mặt cắt ngang có cấu tạo giống chữ "Z", có thể đối xứng hoặc bất đối xứng.
Thiết kế này cho phép nối chồng các thanh thép lên nhau, tạo thành dầm liên tục có khả năng chịu tải lớn.
Bề mặt nhẵn và các lỗ được đục sẵn giúp việc liên kết bu lông trở nên dễ dàng và nhanh chóng.
Ứng dụng:
2. Bảng tra xà gồ thép chữ Z: Quy cách, trọng lượng, độ dày
Xà gồ thép chữ Z được nhiều chủ công trình đánh giá cao bởi độ cứng tốt, chịu được va đập và ít bị biến dạng.
Bảng tra trọng lượng (kg/m) xà gồ thép chữ Z chi tiết:
|
Quy cách Type |
Độ dày (mm) Thickness (mm) |
|||||||||
|---|---|---|---|---|---|---|---|---|---|---|
|
1,5 |
1,6 |
1,8 |
2,0 |
2,2 |
2,3 |
2,4 |
2,5 |
2,8 |
3,0 |
|
|
Z150x50x56x20 |
3.41 |
3.64 |
4.08 |
4.52 |
4.96 |
5.18 |
5.40 |
5.61 |
6.26 |
6.69 |
|
Z150x62x68x20 |
3.70 |
3.94 |
4.42 |
4.90 |
5.37 |
5.61 |
5.85 |
6.08 |
6.79 |
7.25 |
|
Z180x50x56x20 |
3.77 |
4.01 |
4.50 |
4.99 |
5.48 |
5.72 |
5.96 |
6.20 |
6.92 |
7.39 |
|
Z180x62x68x20 |
4.05 |
4.32 |
4.84 |
5.37 |
5.89 |
6.15 |
6.41 |
6.67 |
7.45 |
7.96 |
|
Z200x62x68x20 |
4.29 |
4.57 |
5.13 |
5.68 |
6.24 |
6.51 |
6.79 |
7.07 |
7.89 |
8.43 |
|
Z200x72x78x20 |
4.52 |
4.82 |
5.41 |
6.00 |
6.58 |
6.88 |
7.17 |
7.47 |
8.33 |
8.90 |
|
Z250x62x68x20 |
4.87 |
5.19 |
5.83 |
6.47 |
7.10 |
7.42 |
7.73 |
8.05 |
8.99 |
9.61 |
|
Z250x72x78x20 |
5.11 |
5.45 |
6.12 |
6.78 |
7.45 |
7.78 |
8.11 |
8.44 |
9.43 |
10.08 |
|
Z300x62x68x20 |
5.46 |
5.82 |
6.54 |
7.25 |
7.96 |
8.32 |
8.67 |
9.03 |
10.08 |
10.79 |
|
Z300x72x78x20 |
5.70 |
6.07 |
6.82 |
7.57 |
8.31 |
8.68 |
9.05 |
9.42 |
10.52 |
11.26 |
|
Z300x82x88x20 |
5.93 |
6.33 |
7.10 |
7.88 |
8.66 |
9.04 |
9.43 |
9.81 |
10.96 |
11.73 |
|
Z300x94x100x20 |
6.22 |
6.63 |
7.44 |
8.26 |
9.07 |
9.48 |
9.88 |
10.28 |
11.49 |
12.29 |
Lưu ý: Dung sai độ dày ±2%. Dung sai trọng lượng ±5%.
3. Kích thước xà gồ chữ Z
Sau đây là thông tin chi tiết về Độ vồng xà gồ, Dung sai kích thước, mép cánh, đột lỗ, góc…
4. Bảng tra xà gồ thép chữ C
Dưới đây là bảng tra xà gồ thép chữ C, sản phẩm chất lượng, uy tín.
Bảng: Tiêu chuẩn kỹ thuật
|
Tên chỉ tiêu |
Đơn vị |
Kết quả |
|---|---|---|
|
Giới hạn chảy |
Mpa |
≥ 245 |
|
Độ bền kéo |
Mpa |
≥ 400 |
|
Độ giãn dài |
% |
10 ÷ 30% |
|
Khối lượng lớp kẽm |
g/m2 2 mặt |
80-275 |
5. Bản vẽ kỹ thuật và vị trí đột lỗ chữ C và chữ Z
Bản vẽ mặt các xà gồ thép chữ Z và đột lỗ oval trên xà gồ cụ thể như sau:
Mặt cắt xà gồ hình chữ Z
Thép HMT đã và đang cung cấp cho thị trường sản phẩm xà gồ thép chất lượng. Xà gồ thép chữ Z có khả năng vượt nhịp lớn nhưng vẫn đảm bảo phạm vi cho phép của độ võng. Trọng lượng nhẹ, giảm tải trọng giàn mái công trình nhưng vẫn đảm bảo được khả năng chịu lực bền bỉ, bảo vệ bền vững vẻ đẹp của công trình.
Tất cả sản phẩm được đóng gói chắc chắn theo tiêu chuẩn. Sản xuất theo kích thước, quy cách yêu cầu của khách hàng.
